Karşılık Jig ve Konnektör Eşleme: Üretimde Neden Kritik?

Kablaj üretiminde en çok zaman kaybettiren işlerden biri, test anında doğru karşılık jigini bulmaktır. Operatör tesisatı test tezgâhına getirir, konnektörün üstündeki kodu okur, dolaba gider, benzer görünen üç jig arasından birini seçer. Seçim doğruysa test başlar; yanlışsa ya test hiç bağlanmaz ya da daha kötüsü, yanlış pin eşlemesiyle hatalı bir “geçti” sonucu alınır. Bu yazıda karşılık jig ve konnektör eşlemesinin neden kritik olduğunu, hangi bilgilerin kaydedilmesi gerektiğini ve bunu sahada nasıl sürdürülebilir hale getireceğinizi anlatıyoruz.

Karşılık jig nedir, neden ayrı takip edilir?

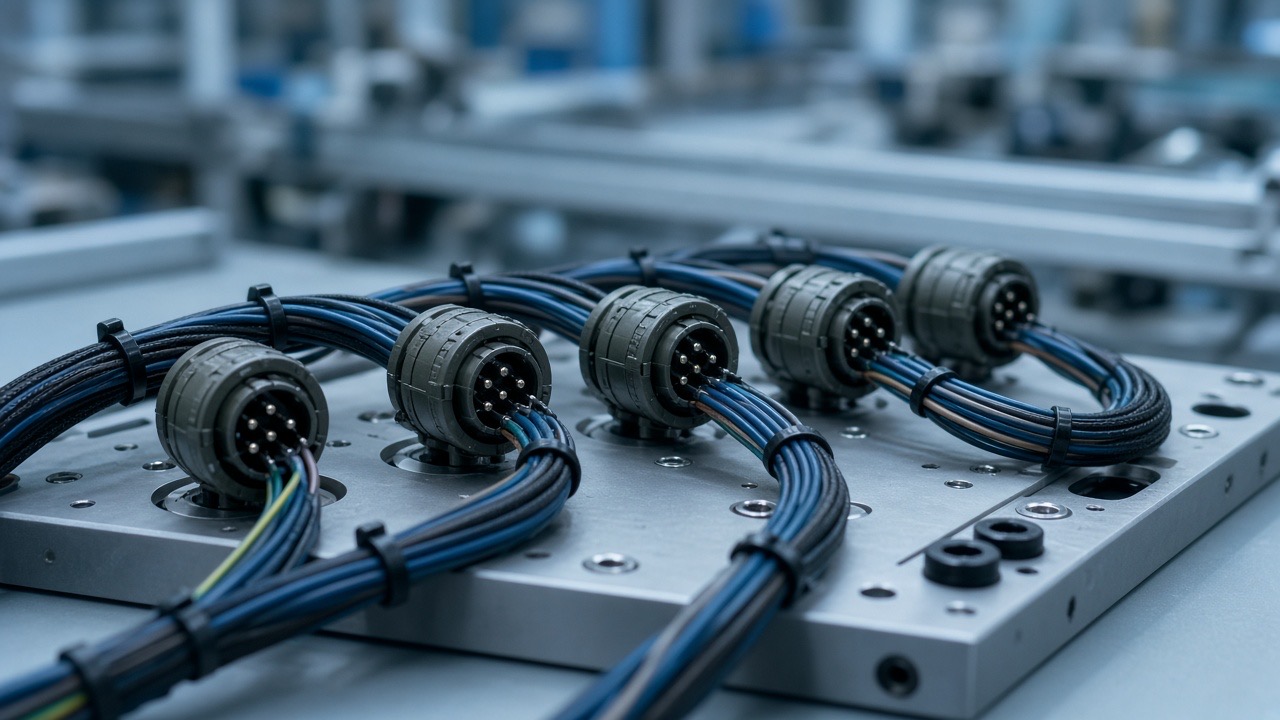

Karşılık jig, tesisattaki konnektörün test cihazına bağlanabilmesi için kullanılan eş (mate) konnektör ve fikstürdür. Tesisattaki konnektör erkek (pin) ise jig tarafında dişi (soket) gerekir; tersi de geçerlidir. Özellikle MIL-DTL-38999 gibi dairesel askeri konnektörlerde gövde boyutu, insert düzeni ve kama (key) pozisyonu birbirine çok yakın varyantlar üretir. Dışarıdan bakıldığında aynı görünen iki konnektör, farklı kama açısı yüzünden birbirine takılmaz ya da farklı insert düzeni yüzünden yanlış pinleri eşler.

Bu yüzden karşılık jigler sıradan bir “aparat” gibi değil, kendi kimliği, görseli ve kullanım geçmişi olan bir ekipman olarak takip edilmelidir.

Kod çevrimi: 24 ↔ 26, PN ↔ SN

Pratikte karşılık kodu çoğu zaman tesisattaki konnektör kodundan türetilebilir. Örneğin gövde tipinde bir haneyi değiştirmek (24 serisinin karşılığı 26 serisi gibi) ve kontak tipini çevirmek (PN pin ise karşılığında SN soket) çoğu durumda doğru eşi verir. Ancak bu kural her zaman işlemez:

• Bazı konnektörlerin karşılığı farklı bir üretici serisinden seçilmiştir.
• Kama pozisyonu (N, A, B, C…) aynı kalmalıdır; burada yapılan küçük bir hata takılmayan jig demektir.
• Adaptör kullanılan hatlarda karşılık, konnektörün kendisi değil adaptör tarafıdır.

Doğru yaklaşım şudur: sistem kuralla otomatik bir öneri üretir, ama kalite veya test sorumlusu gerektiğinde bu öneriyi elle kayıtlı bir karşılık koduyla ezebilir. Ekranda hangisinin geçerli olduğu (otomatik mi, elle mi) açıkça görünmelidir.

Kaydedilmesi gereken minimum bilgi

Her jig kartında şu alanlar bulunmalıdır:

• Jig numarası: Dolaptaki fiziksel etiketle birebir aynı olmalı.
• Jig kodu ve jig karşılık kodu: Aramanın iki yönden de yapılabilmesi için.
• Tipi: Düz, 90°, panel tipi gibi.
• Cinsi: Erkek veya dişi.
• Test dili: Örneğin “22 pin dişi”. Operatörün kafasındaki bilgi karta taşınmalı.
• Konnektör görseli ve layout görseli: Kodun okunamadığı durumda görsel doğrulama sağlar.

Dişi konnektörlerde layout: arka görünüş uyarısı

Pin layout çizimleri genellikle konnektörün ön yüzünden (eşleşme yüzü) verilir. Dişi konnektörlerde ise operatör çoğu zaman kablonun girdiği arka taraftan çalışır ve pin numaralarını ayna görüntüsü olarak görür. Layout görselinin başlığında “arka görünüş” gibi açık bir not bulunması, pin 1’in yanlış yerde aranmasını engeller. Küçük bir etiket gibi görünse de sahada en çok hata üreten konulardan biridir.

Ürün kodu, dal ve konnektör: üçlü eşleme

Bir ürün kodu tek bir konnektörden ibaret değildir. Aynı tesisatta ana gövde, birden fazla dal ve her dalın ucunda farklı konnektörler bulunur. Operatörün sorusu “bu konnektörün jigi hangisi?” olmaktan çok “bu ürünü test etmek için hangi jiglere ihtiyacım var?” sorusudur.

Bu yüzden eşleme üç seviyede tutulmalıdır:

1. Ürün kodu (ör. TP0077204-A1)
2. Dal adı (ör. P3, J12, BATARYA DALI)
3. Karşılık jig (jig numarası + kod + görsel)

Ürün kodu arandığında sonuç, dallara göre gruplanmış jig listesi olmalıdır. Bir dalın karşılığı yoksa (ör. açık uç veya lehim noktası) bu da “karşılığı yok” olarak kaydedilmeli; boş bırakılan alan, eksik kayıt mı yoksa bilinçli bir durum mu, anlaşılmaz.

Excel’den sisteme geçiş

Çoğu işletmede bu bilgi zaten bir yerde vardır: “dallarda geçen kodlar” gibi bir Excel dosyasında. Sorun, dosyanın birden fazla kopyasının dolaşması ve hangisinin güncel olduğunun bilinmemesidir. Geçişte izlenebilecek pratik yol:

1. Mevcut Excel’deki dal adı + konnektör kodu sütunlarını olduğu gibi içe aktarın.
2. Sistem her konnektör kodunu jig listesindeki jig kodu veya karşılık koduyla eşlesin.
3. Eşleşmeyen kodları ayrı bir uyarı listesinde gösterin. Bunlar ya eksik jigdir ya da yazım farkıdır.
4. Aynı ürün + dal + jig kombinasyonu tekrar yüklenirse kopya oluşturmayın.

Bu yöntemle ilk gün yüzlerce satır sisteme girer, eksikler de görünür hale gelir.

Sahada kullanım: arama tek kutudan

Operatör ekranı sade olmalıdır. Tek bir arama kutusu yeterlidir: ürün kodu, jig numarası, jig kodu veya karşılık kodundan herhangi biri yazıldığında sonuç gelmelidir. Sonuç kartında görsel küçük (ör. 72×72) görünmeli, dokununca büyümelidir. Tablette parmakla basılabilecek büyüklükte butonlar ve hızlı yüklenen sayfa, sistemin gerçekten kullanılıp kullanılmayacağını belirler.

Kullanım geçmişi ve bakım

Karşılık jigler de yorulur. Pin geri itilir, kama aşınır, kablo kökünden kırılır. Her testte hangi jigin kullanıldığı kaydedilirse:

• En çok kullanılan jigler görünür, yedek jig planlanabilir.
• Arızalı jigle yapılmış testler geriye dönük bulunabilir.
• “Başka jig aldık” gibi sözlü çözümler kayda geçer.

Sık yapılan hatalar

• Sadece kod tutmak, görsel tutmamak: Etiket silindiğinde doğrulama imkânı kalmaz.
• Karşılık kuralını körü körüne uygulamak: Otomatik öneri, elle kayıtla ezilebilmeli.
• Dal bilgisini atlamak: Aynı ürün kodunda iki farklı dalın aynı konnektör tipini kullanıp farklı jig istemesi olağandır.
• Tek bir kişiye bağımlı kalmak: Eşlemeyi bilen kişi izindeyken test durmamalı.

Sonuç

Karşılık jig ve konnektör eşlemesi, kablaj test sürecinin görünmeyen ama belirleyici parçasıdır. Ürün kodu, dal ve jig kaydı tek yerde, görselli ve aranabilir tutulduğunda test hazırlık süresi kısalır, yanlış jigle yapılan test riski azalır ve bilgi kişilere değil sisteme bağlı hale gelir.
